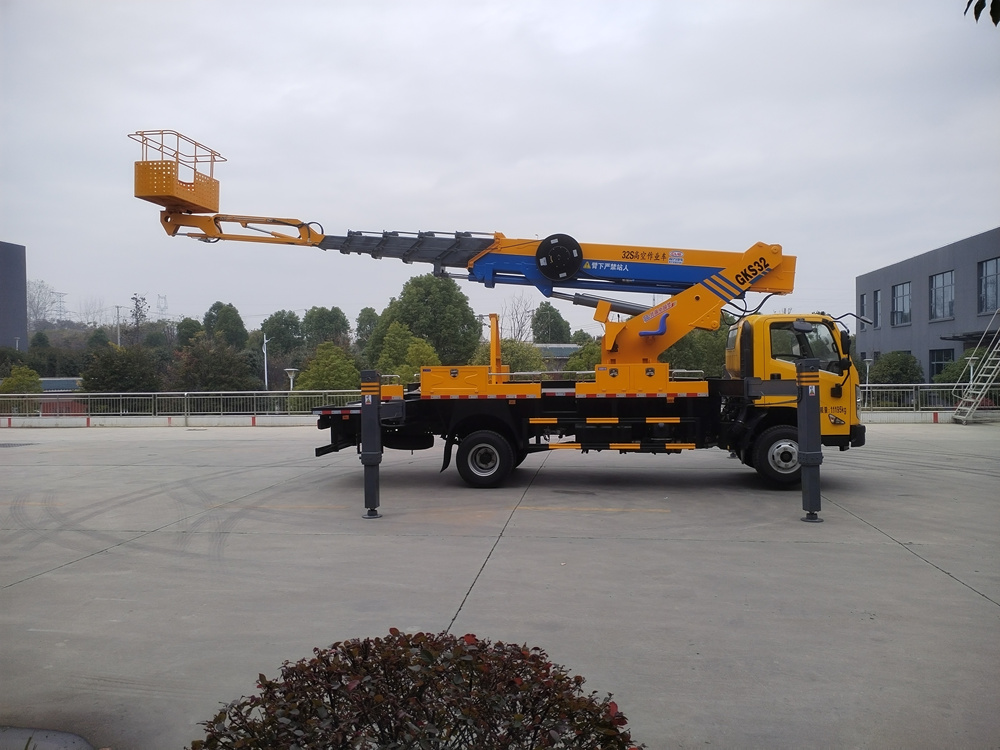

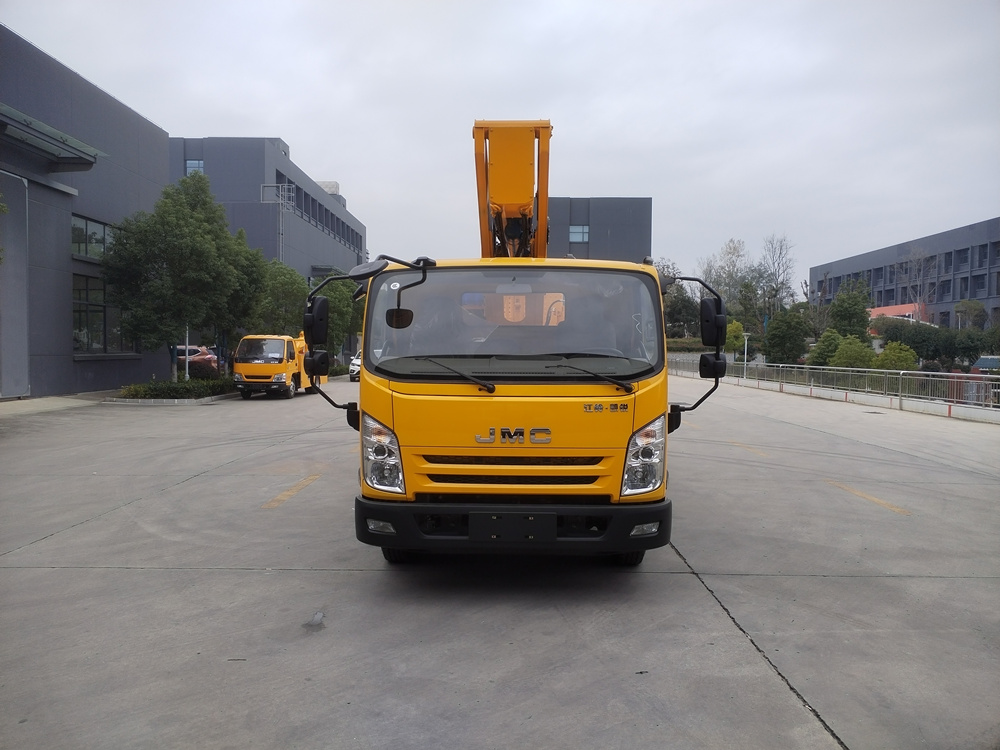

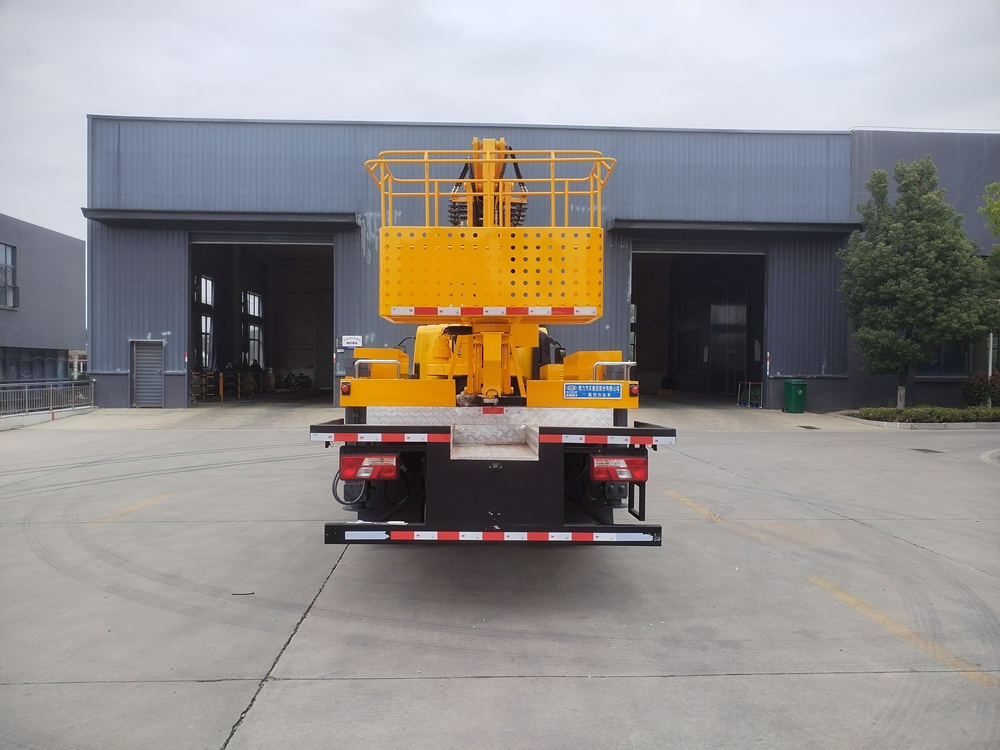

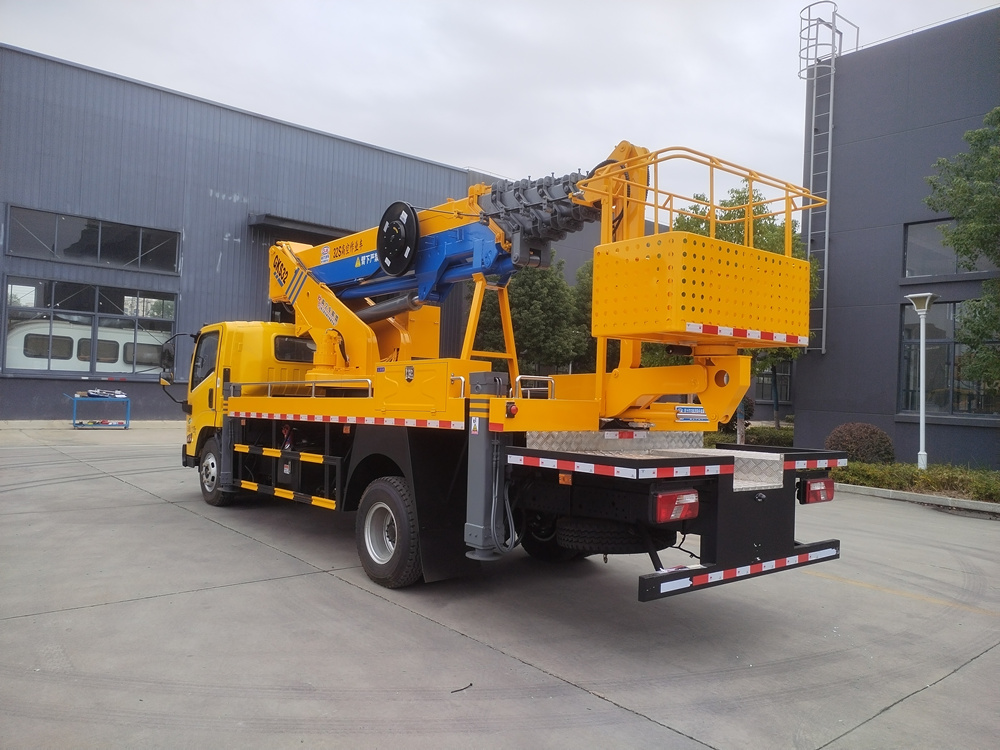

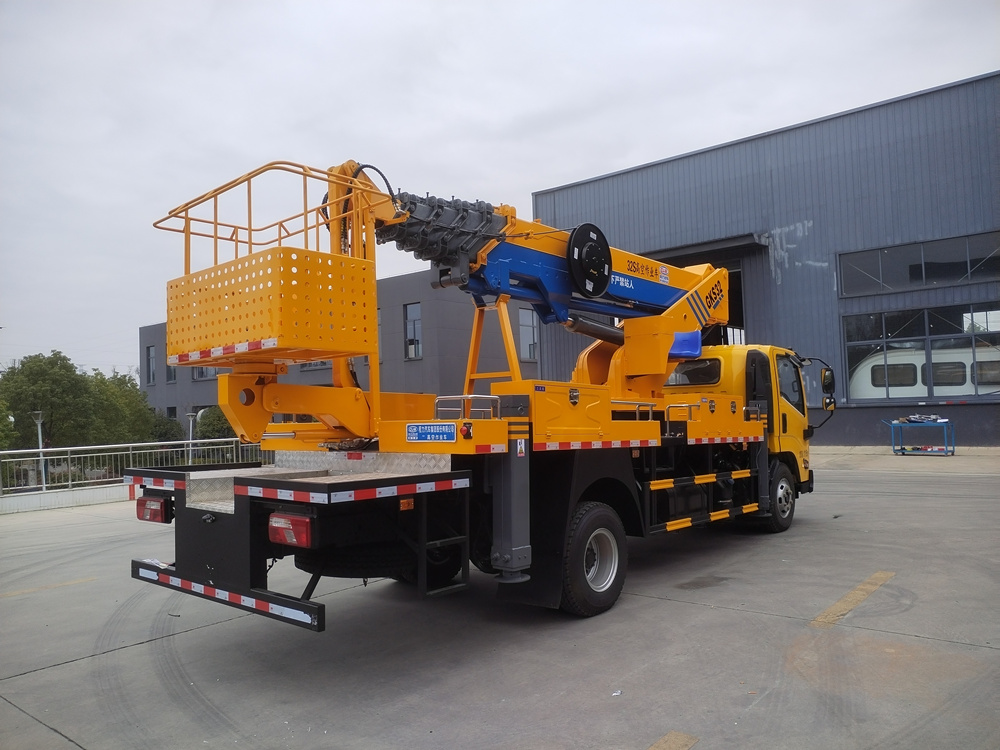

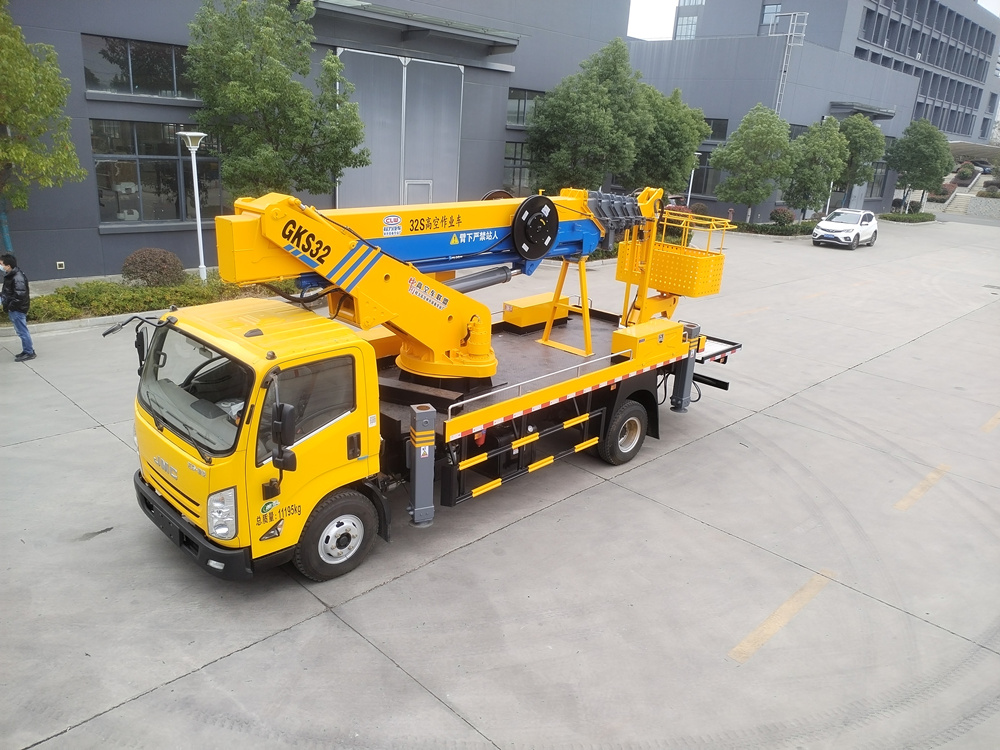

32 米高空作業車主要技術參數 |
||||
類別 |
項目 |
單位 |
數據 |
|
尺寸參數 |
總長 |
mm |
8060 |
|
總寬 |
mm |
2350/2380 |
||
總高 |
mm |
3240/3350/3450 |
||
質量參數 |
乘坐人數（含駕駛員） |
人 |
3 |
|
總質量 |
kg |
11195 |
||
主要性能參數 |
工作平臺額定載荷 |
kg |
200 |
|
大作業高度 |
m |
32 |
||
大作業高度時作業幅 度 |
m |
3.9 |
||
大作業幅度 |
m |
16 |
||
大作業幅度時作業高 度 |
m |
4.5 |
||
支腿跨距 |
橫向 |
mm |
6050/5750 |
|
縱向 |
mm |
5050/5300 |
||
臂架變幅時間 |
s |
60 |
||
臂架回轉速度 |
s/r |
75 |
||
支腿收放時間 |
s |
40 |
||
行駛參數 |
前懸 |
mm |
1145 |
|
后懸 |
mm |
2715 |
||
后伸 |
mm |
/ |
||
軸距 |
mm |
4200 |
||
高行駛速度 |
Km/h |
110 |
||
接近角 |
. |
20 |
||
離去角 |
. |
10 |
||
部件名稱 |
簡要說明 |
底盤 |
江鈴凱銳 JX1115TM26 |
發動機 |
115KW(155 馬力)柴油發動機，國六排放 |
駕駛室 |
單排座，可乘坐 3 人，駕駛室配置空調，方向助力 |
圍板及走臺板 |
不銹鋼圍欄及防滑走臺板 |
取力系統 |
氣動操作 |
工作平臺 |
1400x650x1150 |
臂架形式 |
六節六邊型工作臂，同步伸縮 |
回轉裝置 |
360 度連續回轉 |
支腿 |
前 V 后 H 型雙節支腿，單獨可調 |
操作 |
轉臺和地面遙控器電氣操作 |
控制系統 |
電液比例控制系統，也可選裝負載比例系統，實現雙動作 同步，實現無級調速 |
調平系統 |
液壓自動調平 |
32 米高空作業車基本功能安全配置：作業車可以實現平臺載荷 200KG，大作業 高度 32 米，大作業幅度 16 米。 |
|
名稱 |
簡要說明 |
上下車自動互鎖裝 置 |
用于上下車互鎖，防止誤操作發生危險 |
支腿檢測功能 |
當支腿出現不受力情況，智能限動，保護安全，選裝 |
水平檢測功能 |
實時檢測整車是否水平 |
應急電動應急泵 |
當發動機及主泵發生故障時，可將工作人員送回到 地面 |
緊急停止裝置 |
用于緊急停止操作 |
夜間安全警示裝置 |
在車輛上有工程頻閃燈，照明燈 |
l 大作業高度可達 32 米
l 超大作業平臺承載 200KG（多可載 3 人），作業平臺可旋轉360°；★
l 整車鋼結構件均采用高強度材料，自重輕、強度高，韌性大， 可靠性高；
l 進口電液比例閥組配合的CAN 總線控制系統，并配備無線遙控器，操作更安全，更方便；
l 下車配有 5 寸液晶顯示屏，實時顯示檢測臂長、仰角、平臺高度、作業高度等；
l 臂架采用國內領先的 6 節全鏈條式伸縮結構，也可以選裝鋼絲繩伸縮結構，使工作更安全、更穩定；
l 前V 后H 型支腿，水平雙節支腿伸縮，橫向跨距更寬安全穩定性更強，并配有“軟腿”保護功能（選配），可同時或單獨操作，適應多種工況。★
l 主要配套液壓、電器件：進口負載敏感比例閥、平衡閥、CAN 總線控制系統等均為國內外知名廠家生產。★
l 底盤采用江鈴凱銳國VI 底盤，配有空調，方向盤采用液壓助力。
l 六邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。外置伸縮油缸，雙鏈條伸縮機構，更容易觀察故障點，方便維修。★
l 整車電器采用CAN 總線控制系統，線路整齊、簡易。整車有二處操作：無線遙控器操作，（選配）也可在吊籃內操作，安全可靠，工作效率高。★
l 作業平臺可選配 220V 市電接口，可使用日常電動工具，不受工況環境用電影響。★
名稱 |
簡介 |
|
電液比例閥 |
上海科邁 |
主要控制上車各動作供油量，用于調節速度、 動作平穩 |
電器控制器 |
武漢杜曼 |
CAN 總線控制系統，（相當于電腦 CPU）智能 控制各動作及安全保護裝置，免維修 |
下車多路閥 |
江蘇中梅 |
操縱支腿伸、縮，換向操作靈敏，動作輕便， 平穩； |
手電一體上車控 制閥 |
上海科邁 |
上車各動作選擇切換，各動作自動互鎖，安 全可控性； |
雙向平衡閥 |
江蘇中梅 |
自鎖功能，防止油管爆裂工作臂、平臺自動 下落，安全保護，還可以保證動作平穩； |
液壓膠管 |
|
液壓管路相連接，無漏油、滴油、滲油現象； |
液壓接頭 |
|
各液壓管路相連接，使用壽命長，不易損壞； |
液壓泵 |
|
整套高空作業機構的液壓動力源，質量好， 可靠性高； |
行程開關 |
|
上、下車互鎖，動作限位； |
液晶顯示器系統 |
杜曼智能 |
實時顯示臂長、仰角、平臺高度、作業高度 等； |
